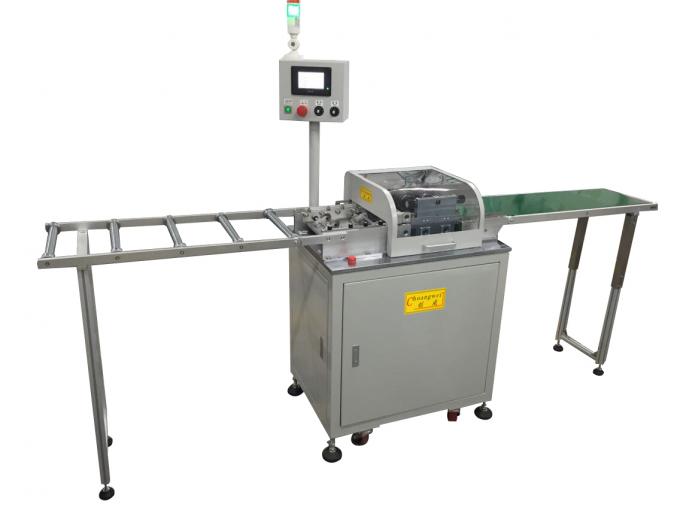

Dalam desain PCB, sering karena beberapa papan tunggal terlalu kecil, tidak nyaman untuk melewati tungku (tungku puncak atau reflow), perlu untuk merakit papan untuk menangani masalah pengolahan, PCB papan, dengan V Slot -CUT dan sisi proses.
1 Papan terlalu kecil, dan empat panel digunakan. Catatan: Tentu saja, untuk beberapa teka-teki, pilih sesuai dengan latihan.
2Dalam arah tungku, mudah untuk menggunakan bagian atas dan bawah. Jika tungku di kiri dan kanan, kesalahan dan pencabutan peralatan gusseting hanya disebabkan, artinya, kedua kaki tidak dilas bersama untuk menyebabkan pencabutan peralatan. Ketika arah tungku ada dalam desain PCB, arah peralatan terkait dengan teknologi pemrosesan. Bagaimanapun, orientasi peralatan adalah sama mungkin.
3 Karena kompartemen peralatan tidak memiliki 5 MM, maka sisi proses ditambahkan. Meskipun arah papan dari atas ke bawah, secara teoritis diperlukan untuk membuat sisi kiri dan kanan dari proses, yang nyaman untuk penjepit rel. Namun, dalam praktiknya, sisi kerajinan juga dilengkapi. Alasan naik dan turunnya bentuk pelat adalah bentuk "cembung", yang menghindari warna takik ketika melewati tungku.
4 Pada awal desain, saya hanya mendesain dua lubang stempel di tengah, tetapi mengingat bahwa dua lubang stempel di tengah terlalu jauh, saya dapat mengkhawatirkan sisi tetap dari kerajinan, dan menambahkan dua prangko, tetapi jumlahnya hanya dua. Lubang, mudah dibuka.
5 Untuk memudahkan papan masuk ke rel pemandu selama tungku, sudut sisi kerajinan harus melengkung. Umumnya membutuhkan busur dengan radius sekitar 3MM
